Описание МПП-(Н)-100-КД-1-БСГ-У2. Модуль порошкового пожаротушения. Каланча

Модуль порошкового пожаротушения с принудительным запуском, для объемного тушения пожаров классов A, B, C, E; вместимость корпуса 105±2.5 л; защищаемый объем до 900 м³; рабочее давление в модуле 1.6 Мпа; время действия 10 с; пусковой ток не менее 0.5 А; t-раб.-50…+50°С, климатическое исполнение У2; габаритные размеры 603х1740х670 мм

Назначение изделия

Модуль автоматического газопорошкового пожаротушения BiZone предназначен для объемного тушения пожаров классов А (горение твердых веществ), В (горение жидких веществ), С (горение газообразных веществ) и электрооборудования, находящегося под напряжением.

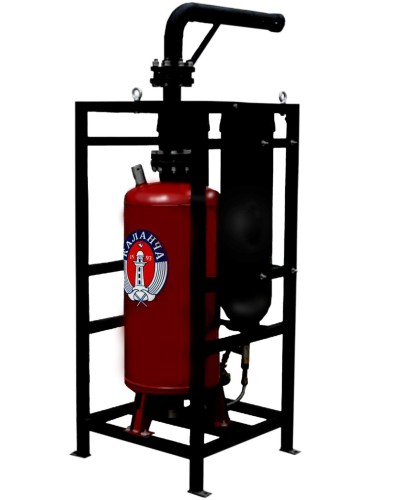

Модуль состоит из стального корпуса (баллона), где размещен огнетушащий порошок и находится под давлением диоксид углерода. На баллоне установлено запорно-пусковое устройство и насадок-распылитель

Особенности

Технология «BiZone» уникальна тем, что задействует все основные механизмы тушения:
- Охлаждение – резко охлаждает защищаемый объем, так как при истечении огнетушащее вещество имеет температуру около -65С°;
- Изоляция – газопорошковая смесь изолирует зону горения от доступа воздуха;
- Ингибирование – порошок «Феникс АВС-70» эффективно подавляет процессы горения;
- Разбавление (флегматизация) - диоксид углерода снижает концентрацию кислорода в защищаемом объеме;
- Механический срыв пламени - скорость истечения огнетушащего вещества около 70м/сек.

Автоматическое пожаротушение газопорошковым модулем “BiZone” осуществляется следующим образом: струя, состоящая из смеси углекислоты и порошка с высокой скоростью подается в помещение и создает в нем огнетушащую смесь, заполняющую весь защищаемый объем. Эта газопорошковая смесь, попадая в зону горения (точнее, в зону тепловыделения, представляющую собой газовую фазу пламени), осуществляет тушение пламени за счет разбавления окислителя (т. е. кислорода воздуха) углекислым газом и поглощения активных центров пламени частицами порошка (рис. 1). Порошок, пройдя через зону тепловыделения, достигает тонкого слоя (так называемой зоны газификации), непосредственно примыкающего к поверхности горящего вещества, в котором происходит испарение и возгонка горючего. Оказавшись в зоне газификации, порошок затрудняет испарение жидкого горючего вещества и практически полностью блокирует сублимацию твердого горючего вещества. Таким образом, газопорошковая смесь активно подавляет процессы горения в двух зонах пламени: в зоне тепловыделения в газовой фазе и в зоне газификации на поверхности раздела фаз. Это свойство нашло отражение в названии модуля автоматического пожаротушения: “BiZone” - две зоны.

Маркировка по взрывозащите: 1ExdsIICT4 X	Параметры пусковой цепи:
Вместимость корпуса, л: 105±2.5	- напряжение пуска, В: 9…27
Масса огнетушащего вещества, кг: 80±2	- пусковой ток, А: 0.5
Продолжительность подачи огнетушащего порошка, с, не более: 10	- длительность пускового импульса, с: 0.02
Рабочее давление, МПа: 1.6	- ток контроля цепи, мА: 50
Защищаемая площадь, м²: до 100	Диапазон рабочих температур, °С: -50…+50
Защищаемый объем, м³, не менее, при тушении модельного очага загораний:	Степень защиты: IP54
- класс А: 900	Габаритные размеры, мм:
- класс В: 600	- модуля: 630х1740х670
Масса модуля полная, кг, не более: 350
